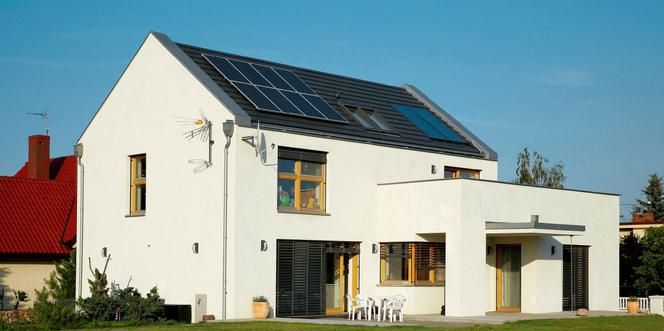

За отопление на тази къща с използваема площ от 167 м2 и приготвяне на топла вода за четиричленно семейство в нея е достатъчно 6, 3 MWh / година енергия, доставяна от газов кондензационен котел. В тази къща няма комин, защото отработените газове изтичат през канала през стената, а вентилацията е механична. Сградата е проектирана и изпълнена от Zakład Inżynierii Środowiska Jacek Miklas от Inowrocław

Представяме къщата, наградена в конкурса „Архитектура с енергия 2014“, организиран от Службата на маршала на Куявско-Поморското воеводство - евтин за поддръжка - с колектори, рекуператор и фотоволтаична инсталация. Той е построен за себе си от специалист по оптимизиране на енергийния стандарт на сградите. Разберете колко струват енергоспестяващите инсталации и колко плаща за отопление.

Ежедневно Jacek се занимава с проектиране и надзор на изпълнението на строителни проекти, в които се набляга много върху намаляването на отрицателното им въздействие върху околната среда чрез намаляване на тяхното потребление на енергия. Следователно къщата му също трябваше да бъде енергоефективна - благодарение на това сега тя е демонстрация на неговата дейност и в същото време е поле за изследване на нетрадиционни решения. Резултатите от тях трябва да помогнат за създаването на още по-добри проекти в бъдеще.

Ниската цена за отопление на къщата е резултат от използването на вентилация с рекуператор и слънчеви колектори, осигуряващи топлина за загряване на вода в 300-литров нагревател. От април до август 2015 г. котелът го вари само два пъти

Предположения: ниска цена за поддържане на дом

Избирайки парцел за изграждането на къща в Иновроцлав, г-н Яцек обърна внимание на нейното разстояние от училище и работа, но също така и на размера и местоположението във връзка с частите на света. Важно беше, че от всяка страна беше възможно да се поддържа разстояние най-малко 8 м от съседните сгради - преди всичко за комфорт, но също така беше важно за г-н Яцек, че къщата може да бъде добре слънчева. Той искаше южната и западната страна да имат голямо открито пространство. Накрая беше намерен подходящ парцел с площ от 2400 м 2, граничещ със СПА парка.

Къщата трябваше да бъде удобна и оборудвана с всичко, което досега липсваше на семейството на господин Яцек в апартамента в блока - голямо количество пространство за съхранение на повече или по-малко необходими неща, гараж и много място не само вътре, но и около къщата, би насърчило прекарването на времето навън. Така е създадена вила, в която на приземния етаж с площ от 100 м 2 има хол, кухня, кабинет и баня, а на първия етаж (използваема площ 67 м 2 ) - три спални, включително една с достъп до голяма тераса, баня с сауна и пране. Има и изба на 80 метра. Половината от него е заета от гаража, а другата - с мокро помещение. Прозорците са големи, за да създадат впечатление за още повече пространство в толкова просторен интериор. Стъклената фасада е разположена от юг и югозапад, за да използва слънчева радиация, за да отоплява помещенията колкото е възможно повече. Прегряването на вътрешността на къщата през лятото се предотвратява от фасадни щори. По време на проектирането и строителството много внимание бе обърнато на херметичността и премахването на топлинните мостове. Разбира се, топлоизолацията не съжаляваше.

Едно от най-важните предположения, направени по време на проектирането, беше ниската експлоатационна цена на сградата. Той беше пуснат в употреба през есента на 2014 г. и след първата зима, прекарана в него, г-н Яцек може да каже, че те са успешно приложени. Реално потреблението на енергия за отопление и вентилация е само 30 кВтч / м 2 годишно.

Видео: слънчева ферма - как да имате собствено електричество от слънцето?

Газовият кондензационен котел е много по-евтино решение от термопомпата с източник на заземяване, което г-н Jacek също смята. Газопроводът минава точно до парцела, така че газовата връзка струва много малко

Газово отопление

Когато мислеше за избора на източник на топлина, г-н Jacek обмисляше изцяло решения без поддръжка - отопление с газов котел, електрически или с термопомпа. Той също е резултат от ограниченията, произтичащи от разпоредбите в местния план за пространствено развитие, свързани с близостта на СПА зоната.

Икономическият анализ, който той извърши, показа, че най-изгодното решение би било закупуването на газов кондензационен котел. Газопроводът минава по парцела му (на няколко метра разстояние), така че осъществяването на газова връзка не беше голям проблем. Електрическото отопление г-н Яцек веднага отхвърли, като смяташе, че работата му е твърде скъпа. Той обаче обмисли закупуването на термопомпа гликол-вода с дънен източник под формата на вертикални сонди.

Според изчисленията на г-н Jacek, търсенето на къща от използваема енергия за отопление и вентилация е 5070 кВтч / годишно. След като се вземе предвид ефективността на отоплителната система (0, 854) и средната годишна експлоатационна ефективност на газовия кондензационен котел (0, 94), това дава 6313 кВтч / година крайна енергия. Търсенето на термопомпа с коефициент на полезно действие 4, 0 би било само 1483 кВтч / годишно. Въпреки това, енергията, получена от природен газ, е по-евтина от електроенергията, така че при цените през 2014 г. разликата в разходите за отопление с газов кондензационен котел (1800 PLN / година) и термопомпа (1 400 PLN / година) е само 400 PLN годишно.

Избраният от г-н Яцек котел с 1, 5-метрова димоходна тръба, прокарана през стената и газова връзка, струваше около 15 000. Зл. Той ще трябва да плати 55 000 за термопомпа със земни сонди. PLN, или 40 хиляди PLN повече. В тази ситуация г-н Яцек не се съмняваше какво е по-изгодно за него - освен това инвестираната сума никога няма да бъде компенсирана от по-ниски сметки за отопление (въпреки че експлоатационният срок на термопомпите е сравнително дълъг, не бива да се разчита на 100 години безпроблемна работа). Фактът, че устройство без димни газове оказва по-малко влияние върху изменението на климата, също не е добър аргумент за неговия избор, тъй като изчислено от г-н Jacek, количеството CO 2, отделяно от газов кондензационен котел, е 1, 27 Mg / година, а термопомпата, захранвана от електричество от ТЕЦ с въглища допринася за отделянето на 1, 20 Mg / година на този газ.

Монтажът на два плоски слънчеви колектора беше планиран от самото начало - те заместват фрагмент от покрива. По-късно се появиха осем слънчеви модула, достигащи максимална мощност от 2 кВт. Ако имаше още място на покрива, господин Яцек щеше да купи още

Контрол на температурата

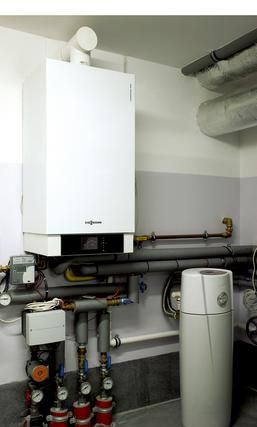

И накрая, котелното помещение беше висящ газов котел с номинална топлинна мощност 19 kW, оборудван с контролер, който осигурява автоматичен контрол на температурата на времето с програмиране на времето (дневен и седмичен график). Г-н Яцек определя температурата в помещението на 21-22 o C между 6.00-9.00 и 14.00-22.30 през делничните дни и през почивните дни от 6.00 до 23.00. През останалото време котелът трябва да се включи само след като температурата падне под 18oC. Оказа се, че поради добрата защита на къщата от топлинни загуби и голямо натрупване на строителни прегради, не се случи, че през деня температурата в сградата е по-ниска от 21oC, докато през нощта тя пада най-много до 19oC.

Инсталацията за централно отопление в къщата на Яцек се състои от два независими отоплителни кръга - подово отопление на приземния етаж и радиатор на първия етаж. Баните на двата етажа имат едновременно радиатори, полезни за сушене на кърпи и подово отопление, осигуряващи топлинен комфорт. Температурата на водата в системата за подово отопление се колебае между 28 и 35 o C, а в радиаторната система не надвишава 45 o C. Следователно е относително ниска, което означава, че котелът претърпява интензивна кондензация на водни пари от димните газове и по този начин се получава много високо ефективност. Отоплителната система е разделена на няколко зони с възможност за независимо регулиране на капацитета с помощта на клапани с електротермални глави, съчетани с контролери на помещенията. Конвекционните нагреватели са оборудвани с типични клапани с термостатични глави. През годината (от август 2014 г. до края на юли 2015 г.) котелът изгаря 840 м 3 природен газ, за което трябваше да се плати 2348 PLN. За такава голяма къща - откровение.

В къщата е подготвено място за камина. В крайна сметка обаче той не е инсталиран, тъй като инвеститорите стигнаха до извода, че в техния случай ползата от него ще бъде малка, така че няма смисъл да се правят допълнителни проблеми.

Вентилация с рекуператор и GWC

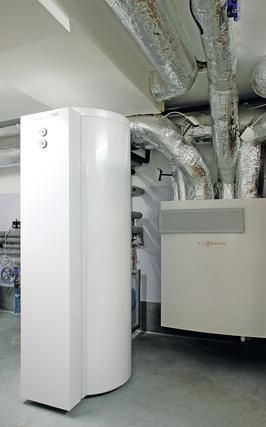

Ниското потребление на енергия за отопление на дома на г-н Яцек до голяма степен се дължи на оборудването му с механична вентилационна система с рекуперация на топлина. Използваният рекуператор през зимата осигурява обмен на въздух в количество от около 200 м 3 / час, което е минимумът, необходим по хигиенни причини. През лятото, когато вентилацията не води до загуба на топлина, г-н Jacek увеличава своята ефективност до 400 m 3 / h, за да осигури по-добър микроклимат на помещенията. Преди свеж въздух да достигне рекуператора, той преминава през наземен топлообменник (GWC) от тръби с диаметър 200 mm и дължина 67 m, положени на 2, 5-3 m под повърхността на участъка. Така през зимата тя се нагрява предварително с енергия, натрупана в земята, а през лятото земята получава енергия от нея, т.е. охлажда се. Повишената ефективност на вентилацията означава, че охлаждащият ефект се усеща повече в интериора на къщата.

Дейностите на наземния топлообменник и рекуператор през зимата г-н Яцек все още не е анализирал подробно, но благодарение на измерванията, направени през лятото, той установи, че при външна температура от 33, 5 o C температурата на въздуха след преминаване през наземния топлообменник е 18 o C, а подаваният въздух към помещенията - 19 o C (вероятно поради течове, вградени в байпасния рекуператор). Тогава температурата в помещението е 25-27 o C - в зависимост от честотата на отваряне на терасовата врата. Когато външната температура е 20-28 o C, не е необходима механична вентилация. Достатъчно е да отворите прозорците и в двете бани. За да разбере ефективността на обмена на въздух, г-н Яцек направи измервания на концентрацията на въглероден диоксид. Когато механичната вентилация е включена, тя е 500-800 ppm. След като го изключите и останете няколко часа в затворена спалня, концентрацията на CO 2 нараства до 1500-1700 ppm.

Климатичното устройство е оборудвано с програмируем контролер - дневните и седмичните профили за вентилация са настроени така, че да съвпадат с профилите за отопление. Когато е необходимо да увеличите или намалите интензивността на обмена на въздух спрямо програмирания, това може да се извърши ръчно, като изберете подходящата функция на контролния панел.

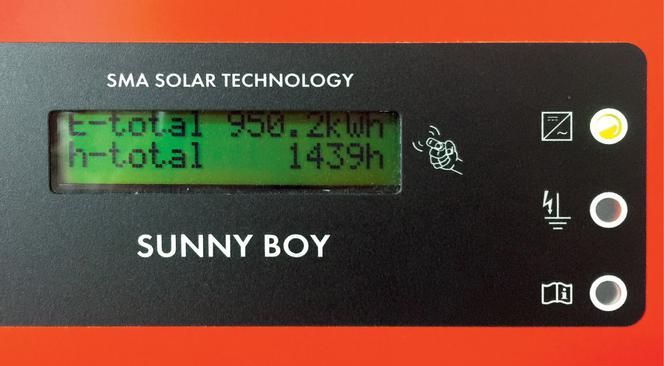

От края на април до първите дни на август слънчевата инсталация генерира 950 kWh електроенергия. Това е много добър резултат, благодарение на факта, че тази година слънцето не липсваше

Слънчеви колектори и слънчеви панели

Може да се каже, че спестените пари от оставката на термопомпата не бяха пропилени, защото г-н Jacek инвестира в други устройства за възобновяема енергия. На покрива бяха монтирани два плоски слънчеви колектора с обща абсорбционна площ от 4, 6 м 2 . В котелното помещение има цилиндър за БГВ с две серпентини (двувалентна) с вместимост 300 литра Долната намотка се използва за загряване на водата в резервоара с енергия от колектори, горната - за допълване на недостатъците му с енергията, доставена от котела. Това е стандарт. Но това не е всичко. Г-н Jacek също взе решение за фотоволтаична (PV) инсталация. Той е изграден от осем модула с обща пикова мощност от 2 кВт - това е всичко, което беше необходимо на покривното пространство.

Първоначално г-н Яцек искаше да кандидатства за субсидия за тази инвестиция. Възможно е да участвате в програмата Prosumer, по която WFOŚiGW плаща 40% от допустимите инвестиционни разходи. Въпреки това, първо - г-н Яцек не успя да намери време да извърши формалностите, второ - той реши, че няма да се възползва значително от това, и трето - той беше обезкуражен от изискванията към инвеститорите. Той изчисли, че след като се вземат предвид данъкът върху дохода и цената на заема, който трябва да се вземе за включване в програмата, реалната печалба от субсидия за толкова малка инсталация, каквато би била, ще възлиза на няколкостотин злоти. В допълнение, инвестиционните разходи биха били по-високи поради необходимостта от изпълнение на инсталацията за защита от мълния, изисквана в програмата, която тя счита за ненужна, а допълнителни разходи също ще произтичат от задължителната застраховка на PV инсталациите. Перспективата за представяне на WFOŚiGW през целия период на участие в програмата на годишните доклади за енергийните и екологичните ефекти, постигнати благодарение на субсидираните възобновяеми енергийни източници, също беше обезкуражаваща.

Рентабилност на инсталацията

От средата на април до началото на август 2015 г. битовата топла вода се осигурява почти изключително от безплатна слънчева енергия от колектори. Г-н Яцек само два пъти регистрира пускането на котела по това време. В облачни дни температурата на водата в резервоара не падаше под 36 o C, което беше достатъчно за измиване в него. В горещите дни той достига зададения максимум, т.е. 70 o C. Г-н Jacek твърди, че е имал газова баня в апартамента в блока и е платил 1200 PLN годишно за газ, използван само за готвене и отопление на битови води. Сега струва малко повече да се поддържа цяла къща с площ от близо 200 м 2 . Соларната инсталация беше инсталирана тази пролет. Теоретично, според изчисления, базирани на статистически данни за средната интензивност на слънчевата радиация, тя трябва да генерира 1524 кВтч електроенергия годишно, а от 23 април до 7 август - 710 кВтч. Тази година времето беше благоприятно за собствениците на слънчеви модули, а електромерът регистрира при г-н Яцек производството на 950 кВтч електроенергия по това време, от които 655 кВтч за собствени нужди, а останалата част потече в електропреносната мрежа. Последната фактура за електроенергия възлиза на 380 PLN за два месеца, но тя все още не включва енергия от фотоволтаични инсталации. Цената на киловатчас в тарифата на енергийната компания, обслужваща къщата на г-н Jacek, е 0, 45 PLN (без такси за разпределение), така че след уреждане на енергията, пренесена по-рано от сметката, ще бъде приспадната (950 - 655) 0.45 = 133 PLN. Тъй като енергията, събрана от мрежата, се плаща заедно с такси за разпределение 0, 65 PLN / kWh, най-голяма полза от слънчевата инсталация е, когато използва електричеството, което произвежда за собствени нужди - благодарение на което се купува по-малко. Затова е най-добре да използвате пералня, миялна машина, прахосмукачка, ютия и други устройства, които абсорбират големи количества енергия през деня.

Инсталационни разходи

  • Разходи за отопление и топла вода

Кондензационен газов котел с метеорологичен регулатор и тръба с димоотвод с дължина 1, 5 м - 14 726 PLN.

Два плоски слънчеви колектора с 300 литров цилиндър, соларен контролер, монтажен комплект и отоплителна среда - 11 499 PLN.

Групи за безопасност за слънчева и топла вода, тръби, изолация, фитинги - 4660 PLN.

Газова връзка и газова инсталация - 4500 PLN

Монтаж - 4500 PLN

Общо 39 885 PLN

  • ВЕНТИЛАЦИЯ разходи

Рекуператор с регулатор - 8 000 PLN.

Заземен топлообменник (дълъг 67 м) - 12 000 PLN.

Канали, фитинги и вентилационни дифузори - 6000 PLN.

Монтаж - 3000 PLN

Общо 29 000 PLN

  • Фотоволтаична инсталация

Осем модула с обща мощност 2 kWp, инвертор, комплект за монтаж и окабеляване - 14 000 PLN.

Монтаж - 2000 PLN

Общо 16 000 PLN
