Ако покривът е твърде равен, колекторите могат да бъдат монтирани върху носеща конструкция, която им осигурява подходящ наклон

Правилният монтаж на слънчеви колектори оказва значително влияние върху ефективността на колектора, т.е. колко енергия може да се получи от слънцето. Важен е ъгълът на колектора и мястото на неговото инсталиране. Също така ви съветваме кои правила за работа трябва да се спазват, за да не се повреди слънчевата инсталация.

Инсталиране на слънчеви колектори и най-важните правила за използване на слънчеви панели

Ъгъл на наклона на слънчевите колектори

Когато избирате място за инсталиране на слънчеви колектори, не забравяйте да запазите такъв ъгъл на наклон спрямо земната повърхност, при който абсорбцията на слънчевата енергия ще бъде максимална. Това означава, че ъгълът на падене на слънчевата радиация върху абсорбера трябва да бъде перпендикулярен колкото е възможно по-дълго. Препоръчва се колекторите да са наклонени към хоризонтала под ъгъл α = β ± 15 °, където β е широчината.

Следователно в Полша, чиято площ е между 49 и 55 ° ширина, наклонът на колекторите трябва да бъде между 34 и 70 °. Практиката показва, че най-ефективно в едногодишна скала работят под ъгъл от 40 °. Ако наклонът на колекторите може да бъде променен, през лятото те ще работят най-ефективно под ъгъл 30, а през зимата 60 °.

  • Прочетете също: Инвертор - сърцето на слънчевата инсталация. Кой да избера

Място на монтаж на колектори

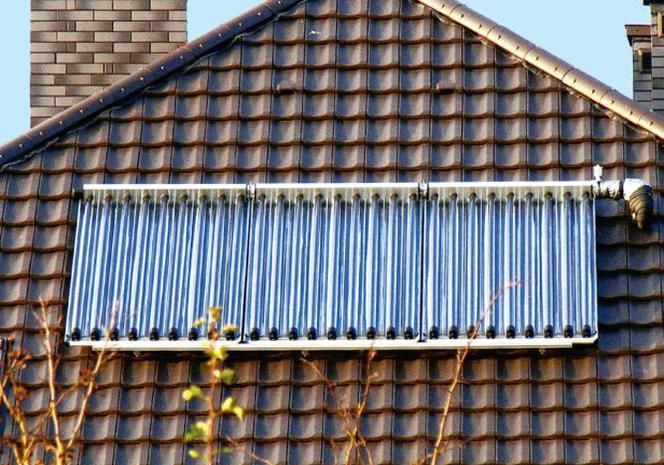

Важно е също повърхността на колектора да е обърната на юг със значителен толеранс от ± 45 °. С по-голямо отклонение ефективността на слънчевия колектор вече забележимо намалява. Затова се препоръчва да се монтират плоски и вакуумни колектори на склона на покрива или като свободно стоящи от юг.

Някои видове вакуум колектори позволяват инсталиране, без да е необходимо да се гарантира минималният и максимално допустимият наклон, произтичащ от експлоатационни съображения. Така че може да бъде монтиран върху фасада на сграда или плосък на хоризонтален покрив. Ъгълът на абсорбатора може да бъде допълнително регулиран чрез завъртане на вакуумните тръби в този тип слънчеви колектори.

Колекторите обикновено се поставят на покрива от юг, защото той е най-слънчевият и благоприятен по отношение на количеството слънчева радиация, падащо върху него. Ако равнините на покрива са ориентирани изток-запад, могат да се използват последователно две отделни колекторни батерии или можете да увеличите батерията на колекторите, монтирани на един наклон - за предпочитане на запад, за да компенсирате неблагоприятната обстановка срещу слънчева радиация.

Колекторът, напълнен с течност, има определена маса, така че покривната конструкция трябва да има адекватна здравина. Ако са монтирани няколко колектора, може да се наложи да се направи допълнителна носеща конструкция или - в нови домове - да се адаптира конструкцията на покрива. Често се забравя, че колекторът е само уред и изисква безплатен достъп до него в случай на повреда. Този достъп до услуги е необходим и трябва да се вземе предвид при инсталирането на слънчевия колектор .

Вакуумните колектори, оборудвани със специално оформено осветително параболично огледало, монтирано под тръбна батерия, могат да придобият повече слънчева радиация, при условие че се поддържат чисти. Огледалата обаче, изложени на влиянието на външни условия, стават сравнително бързо замърсени и в крайна сметка корозират.

Защита на колектора и инсталацията

Тъй като отоплителната среда променя температурата, нейният обем в системата също се променя. За да предотвратите загуба на хладилен агент от затворената слънчева верига, използвайте разширителни съдове с устойчива на вода или гликол мембрана (те трябва да имат подходящи одобрения).

Освен това инсталацията като система под налягане трябва да бъде защитена от предпазен клапан, но при правилно оразмерен разширителен съд налягането в системата не трябва да надвишава допустимото, за да се предотврати задействането на предпазния клапан и изтичането на хладилен агент от системата.

Самият колектор трябва да има корпус, устойчив на променящи се метеорологични условия, включително стъкло, устойчиво на налягане от сняг или градушка. Закрепването на колектора трябва да е достатъчно твърдо, за да се избегне разхлабване или изместване по време на силни ветрове. По-специално това се отнася за ситуацията на инсталиране на колектори на стелажи, където силите на вятъра ще бъдат най-големи.

ВИДЕО: Слънчеви колектори - защо трябва да се грижите за обслужването на слънчеви инсталации

Слънчева инсталация: когато вода, когато гликол

Най-простият и най-ефективен фактор, медииращ прехвърлянето на енергия между слънцето и резервоара, е водата, тъй като разходите за пълнене на инсталацията са незначителни и има най-голям топлинен капацитет в единица обем (най-малкият обем е необходим за прехвърляне на същото количество енергия). За съжаление водата замръзва при 0 ° C, така че преди настъпването на зимата инсталацията трябва да се източи от нея. Следователно това решение може да се използва в летни къщи и други сгради, използвани само през пролетта и лятото.

По-добри в това отношение са течностите, които не замръзват през зимата в правилната концентрация. Решенията с антифризни течности обаче са по-скъпи заради цената на самата течност, както и на компонентите на инсталацията, които трябва да са устойчиви на нейното въздействие. Такива течности имат и по-висок вискозитет от водата, така че диаметърът на тръбата или главата на помпата също трябва да са по-големи. Течностите с антифриз имат по-нисък капацитет на топлина от водата, така че обемът на хладилния агент в инсталацията трябва да бъде по-голям.

Смесите от вода и гликол също са силно разяждащи за металните инсталации. Ето защо готовите гликолови разтвори, които съдържат корозивни инхибитори и биоциди, които предотвратяват растежа на бактерии и водорасли в растението, са най-добри. Инсталациите, напълнени с вредни или токсични разтвори (например етилен гликол ), трябва да бъдат направени по такъв начин, че в случай на пункция на бобината в резервоара да не се получи замърсяване на питейна вода.

Санитарните разпоредби забраняват използването на разтвори, в които вещества, вредни за здравето, могат да попаднат в питейна вода. Следователно е необходима водна система, която медиира топлообмена между веригата на гликол (масло) и веригата за питейна вода или използването на топлообменник с двоен кожух.

Пропилен гликолът няма вредни свойства. Трябва обаче да обърнете внимание дали корозионните инхибитори и други добавени към него съединения не са токсични. Най-добре е, ако производителят на течности потвърди писмено, че не е опасен.

Според приложимото законодателство всеки производител на химически вещества трябва да има Информационен лист за безопасност на материалите за предлаганите от тях продукти. Той съдържа информация за необходимите процедури за безопасност при използване на препарата.

В допълнение, устройства за безопасност срещу замърсяване, предотвратяващи връщането на вода от слънчевата верига към системата за студена вода, трябва да се използват за захранването със студена вода. Най-простият е възвратен клапан. Използват се и топлообменници с двойно яке - пробиването на едно яке ще задейства аларма. Защитата срещу попадане на течност в питейна вода, за съжаление, увеличава разходите за монтаж.
