В еднофамилните къщи има все повече инсталации, които се поставят под тавана. За монтажа им най-често се използва окачен таван.

Окаченият таван е стандартен елемент за завършване на модерни къщи с голям брой инсталационни кабели.

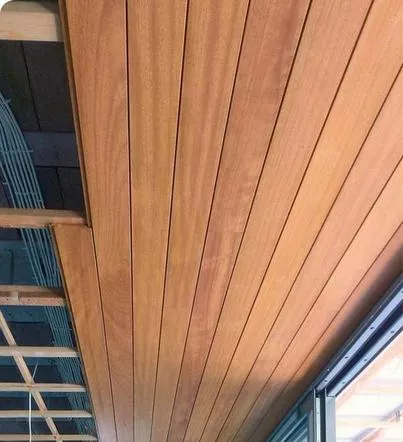

Терминът окачен таван се отнася не само за тавани от гипсокартон. Могат да бъдат изработени и от минерални плочи, метални или ламелни. Всички те образуват група от олекотени тавани, чието собствено тегло не надвишава 50 kg/m², а основата им е закрепена към тавана или стените. Теглото на тавана е теглото на конструкцията (профилите), обшивката (плочите), изолацията и допълнителното натоварване, напр.лампи или други предмети, които са прикрепени директно към таванната конструкция или обшивката.

В зависимост от инсталациите, които ще бъдат обхванати от олекотения таван, могат да се използват различни конструкции: таванна облицовка, стандартен окачен таван и самоносещ таван. Какви са разликите между тези конструкции?

Облицовката на тавана само леко сваля тавана. Най-често се изгражда, когато искаме да минимизираме загубата на височина на помещението. Достатъчно е, ако искаме да маскираме само малък брой кабели, единични тръби, да монтираме LED или халогенно осветление в него. За таванна облицовка говорим, когато носещата подконструкция (дървени летви или шапкови профили), към които се завинтват гипсокартонените плоскости, се закрепва директно към тавана, заобикаляйки окачващите. В такъв таван също няма периметърни профили. Таванните облицовки най-често се изработват върху конструкция от дървени летви (закрепени директно към тавана), които могат да бъдат както единични, така и двойни (на кръст).Дъските могат да се закрепят и към профили за шапки. Върху тях се прави само една конструкция.

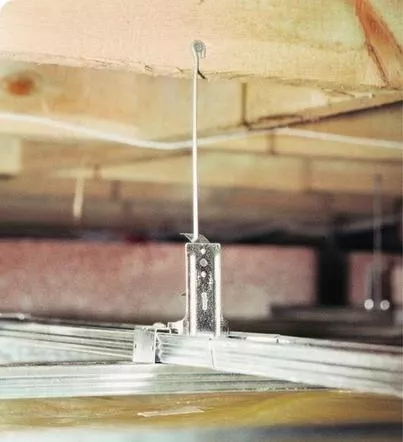

Окаченият таван може например да покрива инсталации, които са на различна височина. В него е възможно да се оформят дефекти. Носещата конструкция (CD профили или дървени летви), към която се завинтват гипсокартонените плоскости, се закрепва към тавана с окачвачи, т.е. крепежни елементи между тавана и долната конструкция. Такъв съединител може да бъде закачалки (директни, директно регулируеми, нониус) или тел с отвор. Периметровите UD профили се използват най-често и при изграждането на окачени тавани.

Изграждането на самоносещ таван е решение, което работи чудесно в дълги коридори и други тесни помещения, където практически цялото пространство на тавана е покрито с тръби, кабели и вентилация, окачени директно към тавана. Такъв таван се състои от периметърни профили, прикрепени към стените на помещението и профили, пресовани в тях, съставляващи ниви, към които се закрепват дъските.Използва се навсякъде, където е трудно да се прикрепят закачалки към тавана.

Ел.инсталация в окачен таван

Това е типът инсталация, която най-често се покрива със светъл таван. Електрическото окабеляване е подредено така, че да може да се подменя и поддържа, без да се нарушава конструкцията на сградата и да се излага на механични повреди. Електрическите проводници трябва да бъдат положени в прави линии, успоредни на краищата на таваните и стените. Освен това е необходимо да се гарантира, че те нямат сблъсък с други инсталации (вода, газ, вентилация, телекомуникации).

Най-честите грешки при изграждане на окачен таван. Как да ги избегнем>

Подструктурата от гипсокартон често се появява на пътя на кабелите. Прекарването на кабели през профили за гипсокартон е опасно, защото ръбовете им са много остри.В такива случаи се препоръчва да защитите кабелите с обвивна тръба, например гофрирана, известна като тръбопровод.

При по-големи строителни проекти инсталациите се извършват в кабелни трасета. Монтажниците на гипсокартон доста често използват това, като окачват таванната конструкция към тези маршрути. Това е строго забранено, тъй като може да счупи както окачения таван, така и кабелната скарата.

Също така не е разрешено прокарването на електроинсталации върху конструкцията на окачен таван! Такава инсталация винаги трябва да бъде прикрепена към тавана. Само единични кабели могат да се спускат до окачения таван (на местата, където трябва да се закрепят лампи). При необходимост държачите на лампите се затварят в огнеупорна кутия. Ако в тавана се монтира халогенно осветление, разстоянието между окачения таван и бетонния таван трябва да е минимум 10 см. Под дървени тавани електрическите инсталации винаги трябва да се поставят в защитни тръби.

Когато такава инсталация е закрепена към греди, над които има неотопляемо помещение, кабелите в тръбопровода трябва да се поставят под слой топлоизолация. Ако се полагат върху изолацията, може да се случи да капе вода от обсадните тръби, вкарани в топлото помещение. Как може да стане това? Топлият влажен въздух от помещението навлиза в студената кожухна тръба. Влагата кондензира там и се връща като вода, капеща от лампата.

Фотогалерия: окачени тавани - вдъхновения

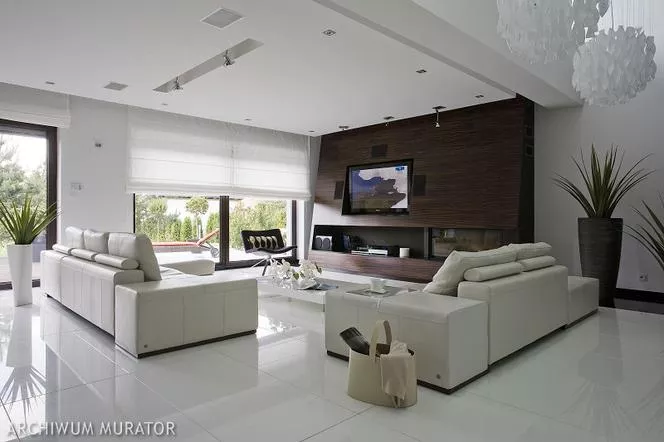

Окачените тавани са идеалният начин за завършване на тавана. Можете лесно да монтирате прожектори в него. Дизайн: Rafal Smaczny, Marta Smaczna, Robert Marczak/Pracownia Architektury Wnetrz Interyour

Монтаж на вентилационна и климатична система в окачен таван

Каналите на вентилационната и климатична система трябва да бъдат проектирани така, че да се сведе до минимум възможността за отлагане на замърсители върху вътрешните им повърхности.За да се получи достъп до тях, в тях се правят ревизионни отвори. Когато вентилационната и климатична система е изградена в окачен таван, той трябва да има ревизионни люкове за бърз достъп до него. Поставят се точно под ревизионните отвори на вентилационни и климатични канали.

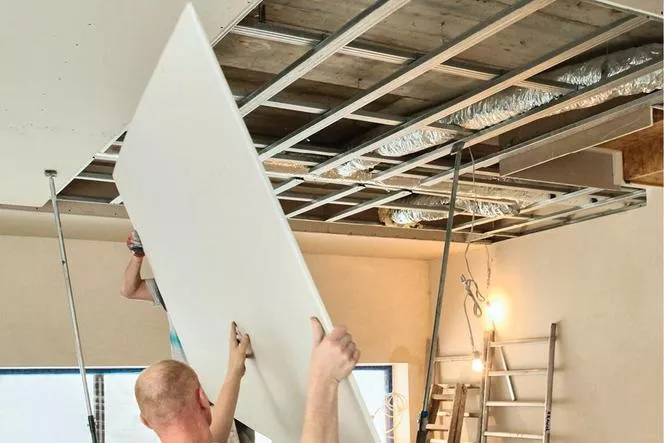

Окачените тавани се изграждат след като към тавана са монтирани всички ВиК, отоплителни и ел. инсталации и т. н. Добре е още при планирането и изграждането да се подготвят местата, където ще бъдат разположени ревизионните люкове. Профилите за таванни конструкции не могат да бъдат в тяхната област.

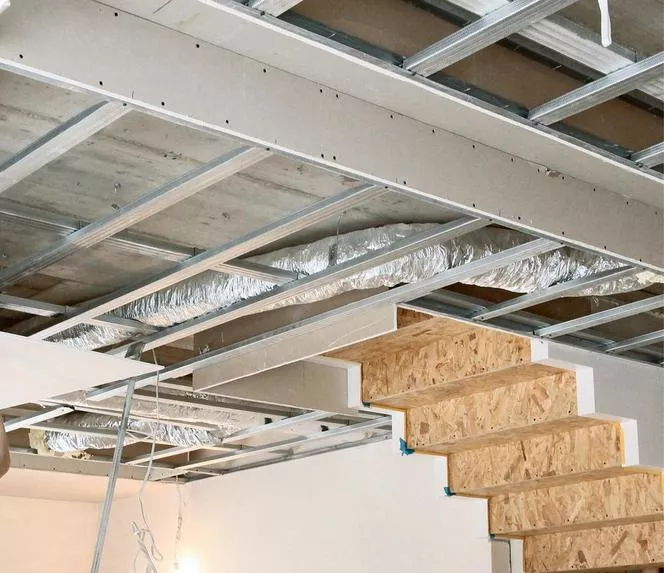

Към конструктивния таван са монтирани системи за вентилация и климатизация. Климатичните канали, каналите за рециркулация на въздуха и външните въздуховоди през отопляеми помещения трябва да бъдат изолирани срещу топлина и влага. Ако няма такава изолация, кондензиращата по каналите вода може да капе върху гипсокартонените плоскости на окачения таван, закрепен под инсталацията.

Цена на окачен таван. Колко ще платим за материали и монтаж>

Вентилаторите се закрепват към конструкцията директно към тавана и се свързват към вентилационните канали посредством гъвкави канали. Отворът в окачения таван за канала на вентилатора трябва да бъде достатъчно голям, за да предотврати предаването на вибрациите от работещия вентилатор към тавана, но достатъчно малък, за да бъде маскиран.

Разстоянието между окачения таван (основно неговата конструкция) и вентилационните и климатичните канали трябва да позволява разделянето на тези елементи. Освен това конструкцията, използвана за окачване на тавана, не трябва да влиза в контакт с проводниците.

Фотогалерия: Окачен таван от гипсокартон

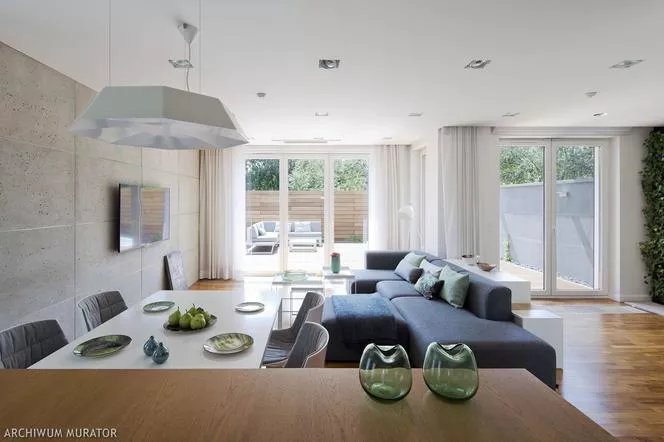

Играта на прости равнини - минималистичен окачен таван отделя и подчертава ежедневната зона. Другата му задача е да сниши високия хол, който става по-уютен благодарение на тази процедура. Такъв таван също е доказан начин за подобряване на акустиката.

Как да скрия газовите тръби?

Газовите тръби не трябва да се покриват с окачен таван. Това ясно е посочено в наредбата за техническите условия, на които трябва да отговарят сградите и тяхното разположение. Освен това тръбите на системата трябва да са лесно достъпни за поддръжка или ремонт. Поради това газовите тръби не могат да бъдат покрити дори с лесно свалящи се гипсокартонени плоскости.

Инсталирането на вентилационни решетки в такива сгради, които често се поставят от изпълнители, които гарантират, че такава вентилация е достатъчна, не променя много. Те могат да улеснят достъпа до инсталацията при проверка на херметичността на канала, но няма да осигурят вентилация. Газът, който е по-лек от въздуха, просто няма да избяга от такава сграда.

И така, какво можете да направите с такава грозна газова тръба? Единственото решение е останалата част от тавана да се изгради така, че газовата инсталация просто да изчезне от погледа, без да е необходимо да се изгражда.Най-често окаченият таван се прави под формата на остров под тавана, т.е. не е свързан със стените. Свободното пространство между тавана и тавана трябва да е достатъчно голямо, за да осигури свободен достъп до инсталацията за поддръжка или ремонт. Ако таванът е изграден по този начин, газовата инсталация ще изчезне от погледа ни, а в същото време ще остане непокрита по цялата си дължина.

Едно от най-лошите и рисковани решения е минаващата под тавана газова инсталация да се покрие с уплътнена дъска и допълнително да се монтира халогенно осветление. Ако изолацията изтече, газът ще се задържи в сградата. Когато се смеси с въздух, ще образува експлозивна смес, която лесно може да избухне поради искра при запалване на осветлението.

Ревизионни люкове в стени и окачени тавани от гипсокартон

Той е незаменим елемент от модерния гипсокартон. Поставят се както в стени от гипсокартон, така и в окачени и самоносещи тавани.

Инсталират се на места, където има различни видове предпазни клапани, часовници или други устройства, изискващи периодично обслужване. Ревизионните люкове трябва да са достатъчно големи, за да позволяват лесен достъп до клапаните или за четене на показанията на часовниците и извършване на всички необходими операции върху тях. Без тях незабавният достъп до тези места би бил невъзможен.

На мястото, където е предвиден такъв люк, таванната конструкция се окачва допълнително към тавана. Струва си да планирате позицията на клапите предварително. Така ще избегнем изрязването на профилите на таванната конструкция и неприятното - поради обикновено малкото пространство между окачения таван и тавана - допълнително закрепване на окачвания на конструкцията и тавана.

Тези най-прости люкове са направени от поцинкована ламарина и обикновено са боядисани в бяло. Лесно се монтират. Най-често имат формата на квадрат с размери от 15 х 15 до 120 х 120 см. Те също могат да бъдат правоъгълни или кръгли.

Друг вид ревизионни люкове са алуминиеви рамки, запълнени с дъска. Те могат да бъдат изпълнени с дъски със стандартни дебелини - 12,5, 15 или 25 мм. Такива люкове имат две пружинни ключалки. Натискането на крилото на вратата отваря люка. Вратата на люка е обезопасена с верига или стоманено въже за защита срещу внезапно и неконтролирано отваряне.

Ако вратата на ревизионния люк трябва да бъде отворена на 90° или напълно отстранена (отстранена от рамката), предпазната верига или въже трябва да се откачат. Ревизионните люкове в алуминиеви рамки също могат да имат необходимата огнеустойчивост.

Монтаж на тавана върху самоносеща конструкция

Натрупването на инсталации често е толкова голямо, че няма достатъчно място за закачалки. В този случай най-често се използват педални тавани.

Ако таванът е изграден върху самоносеща конструкция, в помещения с малка ширина - до 2,5 м, е достатъчно да се използват профили UW / CW 50.Такава конструкция може да се изгради и в помещение с разстояние до 5,5 м. Тогава трябва да се използват двойно усукани профили UW/CW 150.

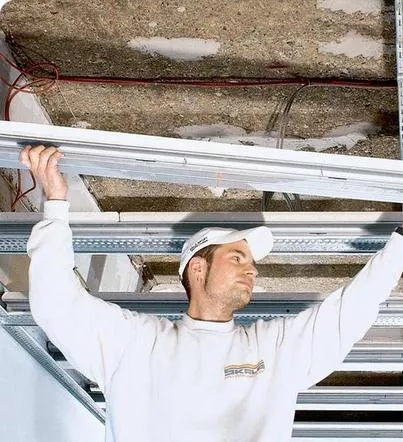

Монтажът на тавана върху самоносеща конструкция започва с определяне на височината му. След това, използвайки правилно подбран крепеж, закрепваме UW профилите към стените. Поставете CW профилите между UW профилите. Ако поради широчината на помещението е необходимо да се монтират двойни CW профили, те трябва да се завинтват "назад" . Свързват се с винтове за ламарина, като се завинтват на разстояние не по-голямо от 75 см. CW профилите се вкарват в UW профила на минимална дълбочина 3 cm. Те са разположени през 50 cm и са свързани с UW периметърни профили. Това се прави с винтове за ламарина, нитове или кримпер.

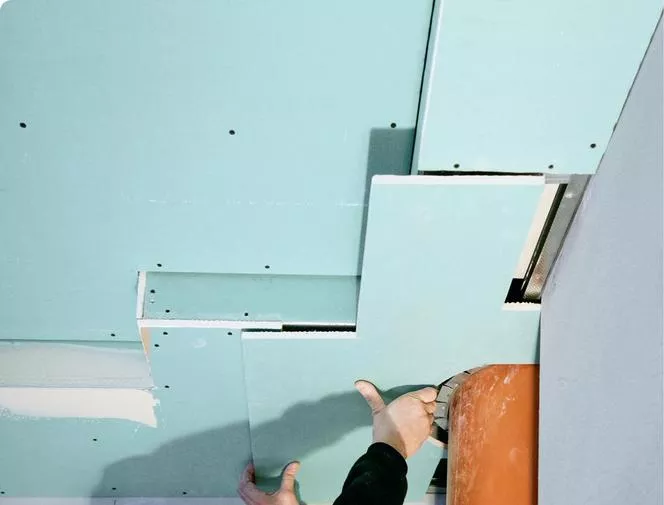

Гипсокартонените плоскости се завинтват към така подготвената конструкция (перпендикулярно на CW профилите). При самоносещите тавани панелът също е прикрепен към UW периметърни профили, фиксирани към стената.

Както при другите олекотени тавани и при тях се правят компенсаторни фуги. Правят се през 15 м или на места, където има дилатационни фуги на сградата.

Спойката на тавана на самоносещата конструкция със стената се осъществява като плъзгаща връзка - с дистанционна лента или със засенчваща междина (широка междина между дъските и стената 1-3 см).

Различни нива на окачен таван

Ако поради различни височини на монтаж не е възможно окаченият таван да се направи в една равнина (хоризонтално), направете стъпало.

Също така е желан декоративен елемент. Многостепенните окачени тавани могат да бъдат направени по много начини. Всичко зависи от нивото на знания за гипсокартон, умения и желание за действие. Една проста стъпка на тавана може да се направи по два начина. Първият е първо да подготвите тавана на долното ниво и след това да прикрепите тавана на горното ниво към него.

Работата започва с определяне на границата на разлома на тавана. След това UD профилът се закрепва към тавана и към него се завинтва гипсокартона, който е границата на стъпалото. Този тип решение се използва най-често, когато разликата в нивата между окачените тавани е не по-голяма от 10-15 см, а между тавана и долния таван - 40-60 см.

Вторият начин е първо да направите тавана на горното ниво. След завинтване на гипсокартонените плоскости към конструкцията на тавана на горното ниво се закрепва UD профилът, към който се закрепва вертикално висящият гипсокартон, съставляващ границата на нивото. След това се прави таванът на долното ниво. Този тип решение се използва най-често, когато разликата в нивата между окачените тавани е не по-голяма от 40 см. В този случай разликата в нивата между тавана и тавана на долното ниво няма значение.

Изместването на таваните може да бъде подсилено с универсални съединители.Разликата в нивата на тавана при използване на съединители с CD профили може да бъде до 60 см. Също така в този случай разликата в нивата между тавана и тавана на долното ниво няма значение. Предимството на използването на универсалния конектор е възможността да правим стъпка между таваните не само под прав ъгъл, но и под какъвто ъгъл желаем да постигнем.
