Заземителният електрод е крайният елемент на електрическата и мълниезащитната инсталация, поставен в земята. Неговата задача е да защитава инсталации и устройства от въздействието на електрически разряди.

Заземителният електрод е съществен елемент от мълниезащитната система, с която всяка къща трябва да бъде оборудвана. Мълниезащитната инсталация гарантира безопасността на нас и нашите вещи по време на буря. Поради прогресиращите климатични промени в Полша, бурите стават все по-чести и много интензивни. Електрическите разряди могат да повредят домашните уреди.

Използването на заземителен електрод осигурява правилна работа на електрическата инсталация.Благодарение на него се изравняват потенциалите на инсталацията, което е необходимо при възникване на електрически разряди или пренапрежения в електрическите мрежи. Този потенциал се прехвърля през заземителния проводник към земята и ефективно се разсейва там.

Основа земя

Заземяването на инсталацията може да се извърши още по време на строителството на къщата, ако е взето предвид в проекта. Заземителният елемент може да бъде фундаментна армировка или други метални елементи, разположени в неармирани основи. Основният заземителен електрод е направен от метални плоски пръти с напречно сечение не по-малко от 30 x 3 mm или пръти с диаметър най-малко 10 mm. Елементите на земния прът трябва да образуват пръстен, така че те се свързват чрез заваряване или с помощта на скоби.

Фундаментният заземителен електрод изисква специален дизайн, когато основите са напълно изолирани от земята чрез топлоизолационен слой. В тази ситуация може да е по-лесно да се направи изкуствен заземителен електрод.

Как да си направим изкуствен заземителен електрод

Ако не е направен основен заземителен електрод, може да се приложи изкуствен заземителен електрод в хоризонтална (пръстен) или вертикална (щифт, точка) форма. В допълнение към системата за мълниезащита, неутралната точка (точката на заземяване) на таблото с предпазители, металните тръби и други метални елементи, разположени в земята близо до стените на къщата, също са свързани към земния електрод.

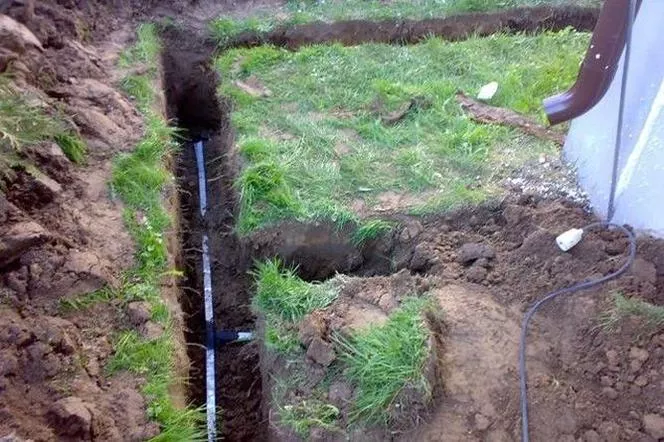

  • Пръстен заземителен електрод

Пръстенообразният заземителен електрод може да бъде направен от плоска метална лента, така нареченото обръчово желязо, образуващо пръстен около къщата, който се заравя на дълбочина не по-малка от 0,5 m на разстояние 1 m от стените на сградата. Най-добре е да направите земен електрод по време на работата на основата. Ако тази стъпка бъде пренебрегната, може да бъде неудобно, тъй като изисква земни работи (изкопни работи около сградата), които могат да повредят съществуващите насаждения и настилка.

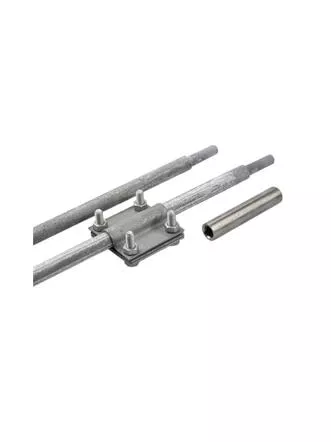

  • Вертикална земя (щифтова земя)

Алтернатива е вертикален заземителен електрод, който се състои от дълги метални пръти или тръби, забити на разстояние най-малко 1 m от стените на къщата на дълбочина 2-7 m.Броят на прътите и тяхната дължина зависят от размера на сградата и вида на почвата на парцела (напр. песъчлива или камениста почва провежда по-малко електричество от по-свързаните глинести почви).

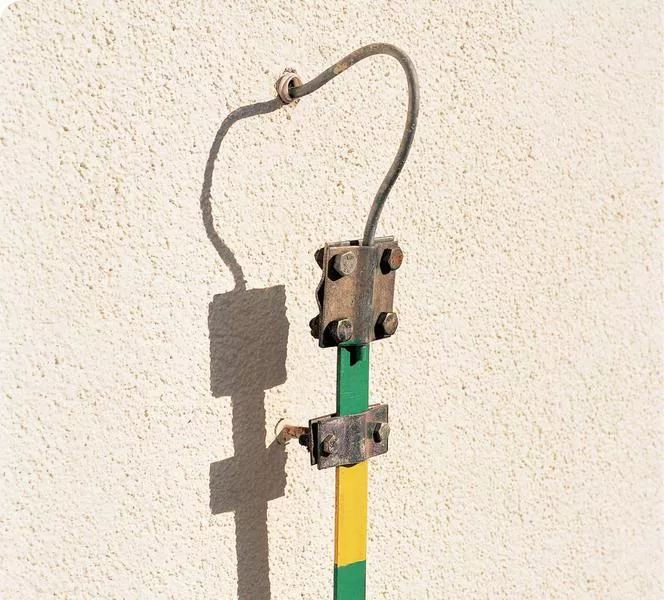

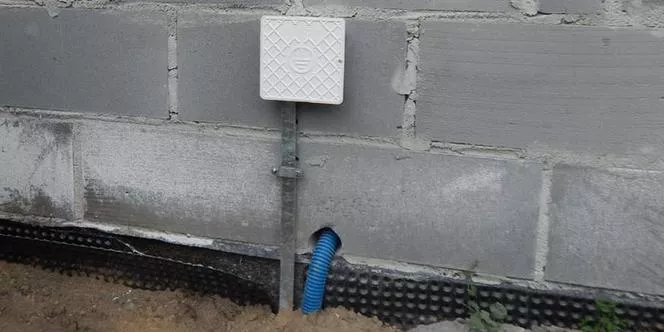

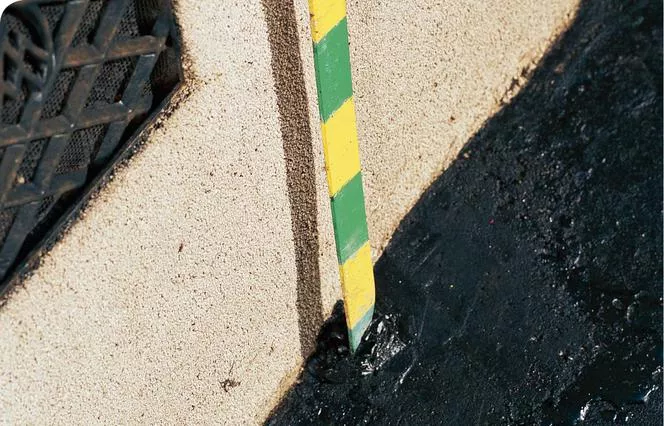

Земна връзка към инсталацията

Заземителният електрод се свързва към проводниците на мълниезащитната система и главната еквипотенциална шина вътре в сградата. Неговата задача е да създаде изравнителна връзка между външната част на противоударната, мълниеприемната и пренапреженовата инсталация и устройствата и инсталацията вътре. Изравняването на потенциалите се използва за изравняване на електрическите потенциали между различните елементи на електрическата инсталация.

Земен материал

Заземителните проводници, разположени във влажна земя или бетон, трябва да се характеризират с висока устойчивост и издръжливост. Ето защо, например, галванизирана стомана не може да се използва тук, защото тя ще корозира доста бързо в такава среда. Препоръчва се използването на неръждаема стомана, медна стомана или медни продукти.
