Използването на няколко източника на топлина - газ, дърво и слънце - за отопление на вашия дом и производство на битова гореща вода - е често срещана практика в последно време поради желанието да се намалят разходите за отопление. Газов котел, камина с водна риза и слънчеви колектори, които работят правилно, могат значително да намалят разходите за отопление.
Газов котел, камина с водна риза и слънчеви колектори в една инсталация
Газов котел, камина с водна риза и слънчеви колектори, комбинирани в една отоплителна система, е много сложна и сложна система. Ето защо е толкова важно такава инсталация да бъде лесна за използване, така че хората, непознати с хидравликата, да могат да се възползват изцяло от нейните възможности, без да се включват в нейната експлоатация и надзор. Следователно това няма да е възможно без автоматизация на системата.

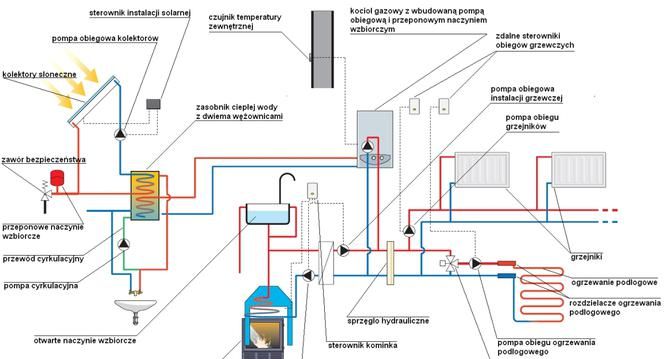

Примерна система се състои от:
- еднофункционален газов котел, оборудван с трипътен вентил, позволяващ сътрудничество с външен резервоар за гореща вода, с метеорологичен регулатор и възможност за дистанционно управление.
- соларен комплект за отопление на вода; системата се състои от слънчев колектор, 250-литров резервоар, оборудван с две серпентини, помпа група и група за безопасност, както и помпи за пълнене на системата с гликол.
- камина с водна риза, управлявана от регулатор за котли на твърдо гориво, което допълва инсталацията. Той трябва да бъде източник на топлина за отоплителната система, когато е възможно да се намалят само разходите за отопление със сравнително скъп газ.
Две отоплителни инсталации заедно: отворена и затворена
Както обикновено, когато камината работи с водна риза, т.е. устройство с твърдо гориво със затворена инсталация, беше необходимо хидравлично да се раздели инсталацията на две вериги с помощта на пластинен топлообменник. Топлината от отворената система, в която работи камината, се изпраща към затворената част на инсталацията с газов котел и отоплителна система през металните стени на обменника.
Котел, колектор и камина - добро сътрудничество
Цялото е свързано по такъв начин, че всички устройства се допълват, осигурявайки само толкова топлина, колкото е необходимо в момента. Когато огънят светне в камината, той ще бъде разпознат от монтирания върху него сензор за температура (постоянно включен). Това автоматично ще стартира помпата, принуждавайки потока вода в веригата на камината и помпата, причинявайки циркулацията на водата, пренасяща топлина от топлообменника към отоплителната система. Когато горивото изгори, контролерът автоматично изключва помпите. Контактният термостат, монтиран на тръбата във веригата на камината, блокира възможността за изключване на помпите, изпомпващи вода към отделни отоплителни кръгове, когато нейната температура в тръбата надвишава 50 ° C. Това е за да се предотврати прекомерното повишаване на температурата в инсталацията поради липса на събиране на топлина. Това може да се случи, ако контролерът на времето работи. Може да се програмира така, че отоплението да не работи през определени часове, за да спести енергия. Когато камината не работи и температурата на водата в отоплителната система е твърде ниска, газовият котел стартира автоматично. Ако обаче в резултат на осветление в камината температурата на водата се повиши, котелният термостат ще открие това и няма да стартира горелката. Подобно е с температурата на битовата вода в резервоара. Когато колекторите не работят, термостатът превключва котела в режим на нагряване на водата в резервоара, докато се достигне зададената температура. Ако колекторите започнат да работят, той ще бъде открит чрез контактен термостат, монтиран на тръбата, с вода от колекторите и ще изключи котела.
Тази инсталация трябва да се извърши така, че котелът, камината с водна риза и слънчевите колектори да работят заедно.
Газов котел, камина с водна риза и слънчеви колектори в една инсталация

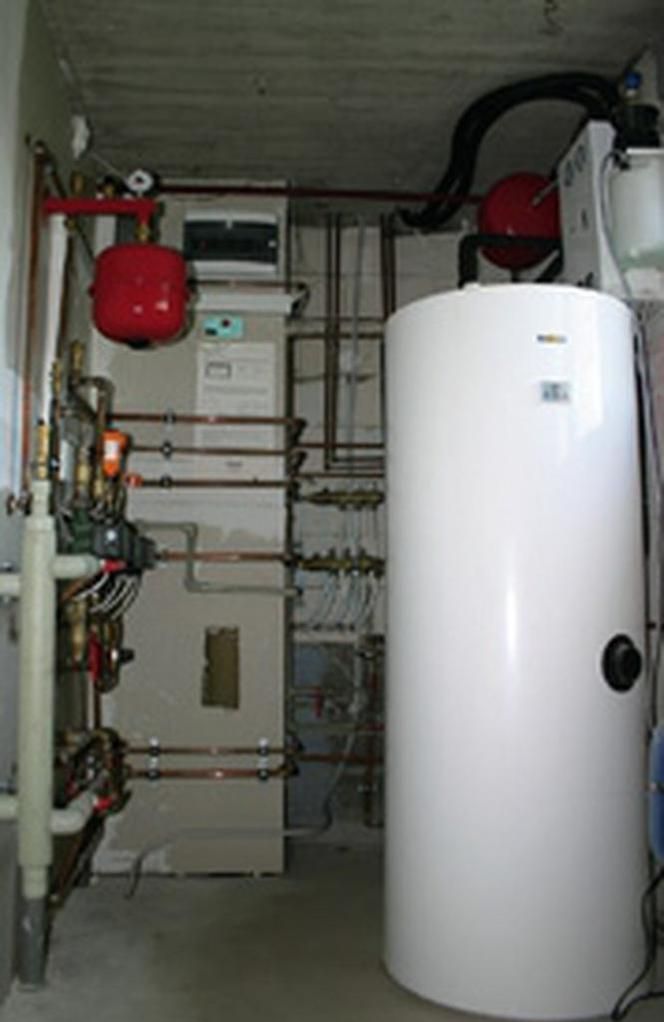

Съхранение на топлина в резервоара

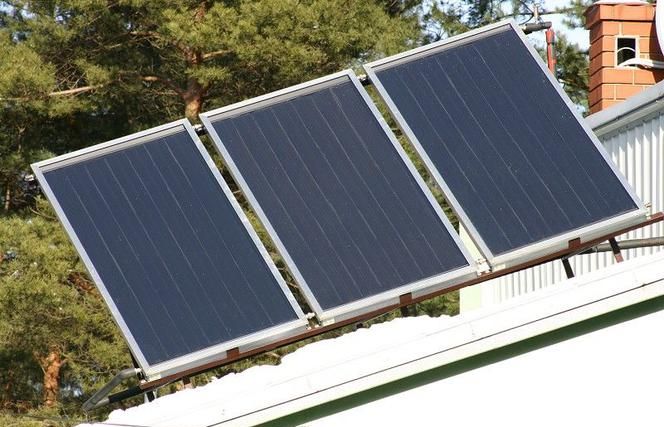

Слънчевите колектори са в състояние да доставят толкова много топлина на инсталацията, че температурата на използваема вода, натрупана в резервоара, лесно надвишава 90 ° C. Разбира се, такава гореща вода не може да потече директно в крановете поради опасност от образуване на камъни. Въпреки това, за да не се откаже безплатно топлина, осигурена от слънчевата инсталация, е използван смесителен клапан, благодарение на който горещата вода от резервоара - преди да потече в крана - се смесва със студена вода. Смесването на топла и студена вода в пропорции, така че водата с подходящата температура да потече в крана се осигурява от термостатичния смесителен клапан . Благодарение на това решение възможностите за съхранение на топлина в резервоара могат да се използват в максимална степен - водата може да се нагрява в нея, докато достигне температура, близка до кипене, без да се страхува да изгори членовете на домакинството, които я използват.
За да се увеличи максимално капацитетът за съхранение на топлина на резервоара, се използва и разтвор за смесване на вода в целия й обем. Инсталацията за гореща вода е оборудвана с циркулационна тръба и помпа, която я циркулира в тръбите. Циркулационната тръба е свързана към най-ниския конектор на резервоара. Когато слънчевите колектори започват да осигуряват топлина, циркулационната помпа се стартира и водата, съхранявана в резервоара, се смесва - най-топлата вода от горната част на резервоара се изпомпва на дъното му. Следователно няма водна стратификация, тъй като това се случва при липса на циркулация, когато най-топлото се натрупва в горната част на резервоара, а в долната му част остава студено, така че капацитетът на резервоара не се използва напълно. За да се избегне ненужната консумация на енергия, циркулационната помпа се изключва през нощта, когато колекторите не работят и топлата вода не се използва.
